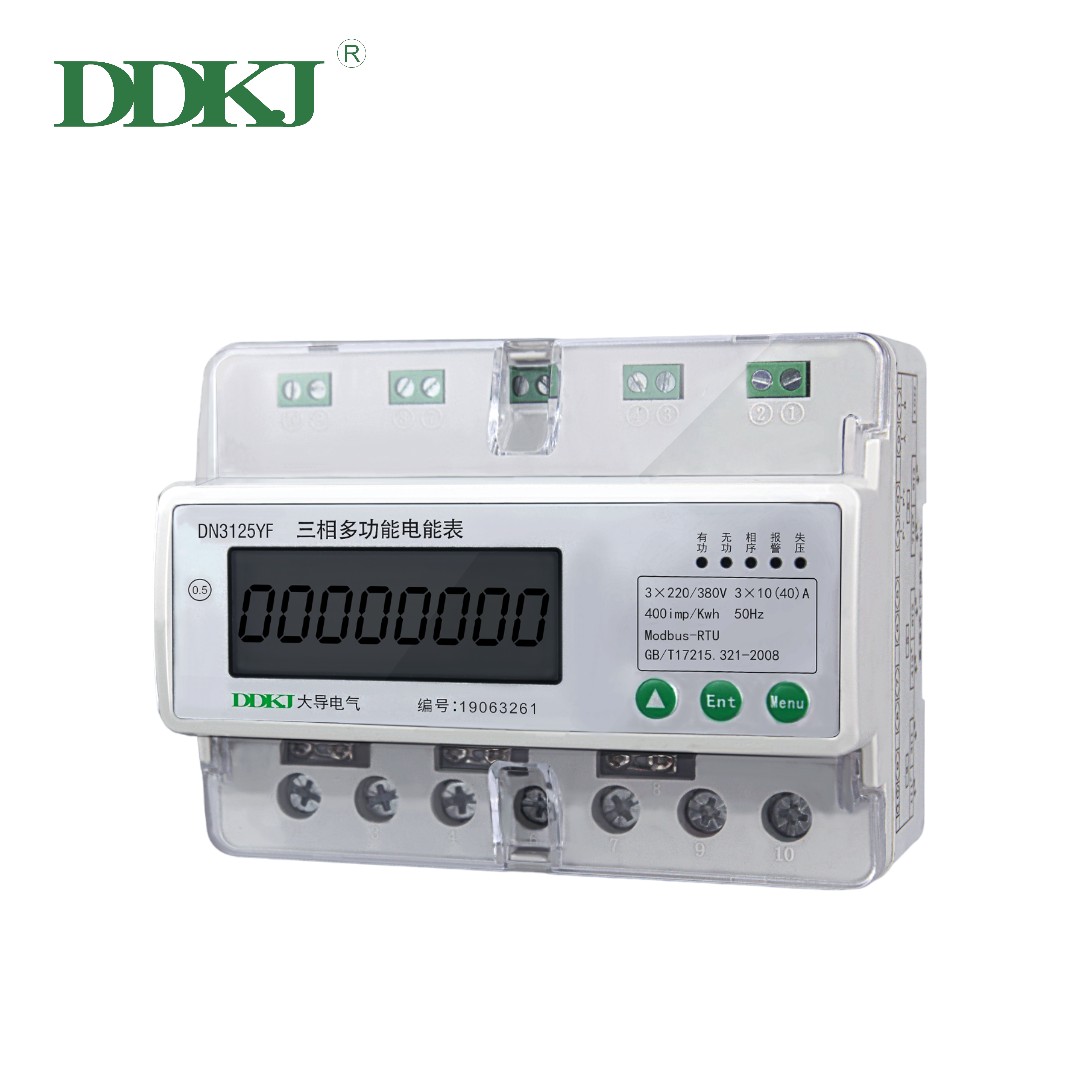

3 Phase7 모듈 DN3125YF 3상 다기능 다중 속도 레일 에너지 미터
전체 , 이 계량기는 고급 기능과 유연한 청구 구조를 통합하여 에너지 계량에 대한 다양한 사용자 요구를 충족하고 사용자가 전기 비용을 효과적으로 관리하도록 돕습니다.
제품 설명
일반
이 측정기는 복잡한 요율을 갖춘 3상 7P(7개 매개변수) 다기능 측정기로 고급 기능과 유연한 청구 구조를 제공합니다.
- LCD 디스플레이가 포함되어 있어 사용자가 다양한 매개변수와 데이터를 볼 수 있는 명확한 인터페이스를 제공합니다.

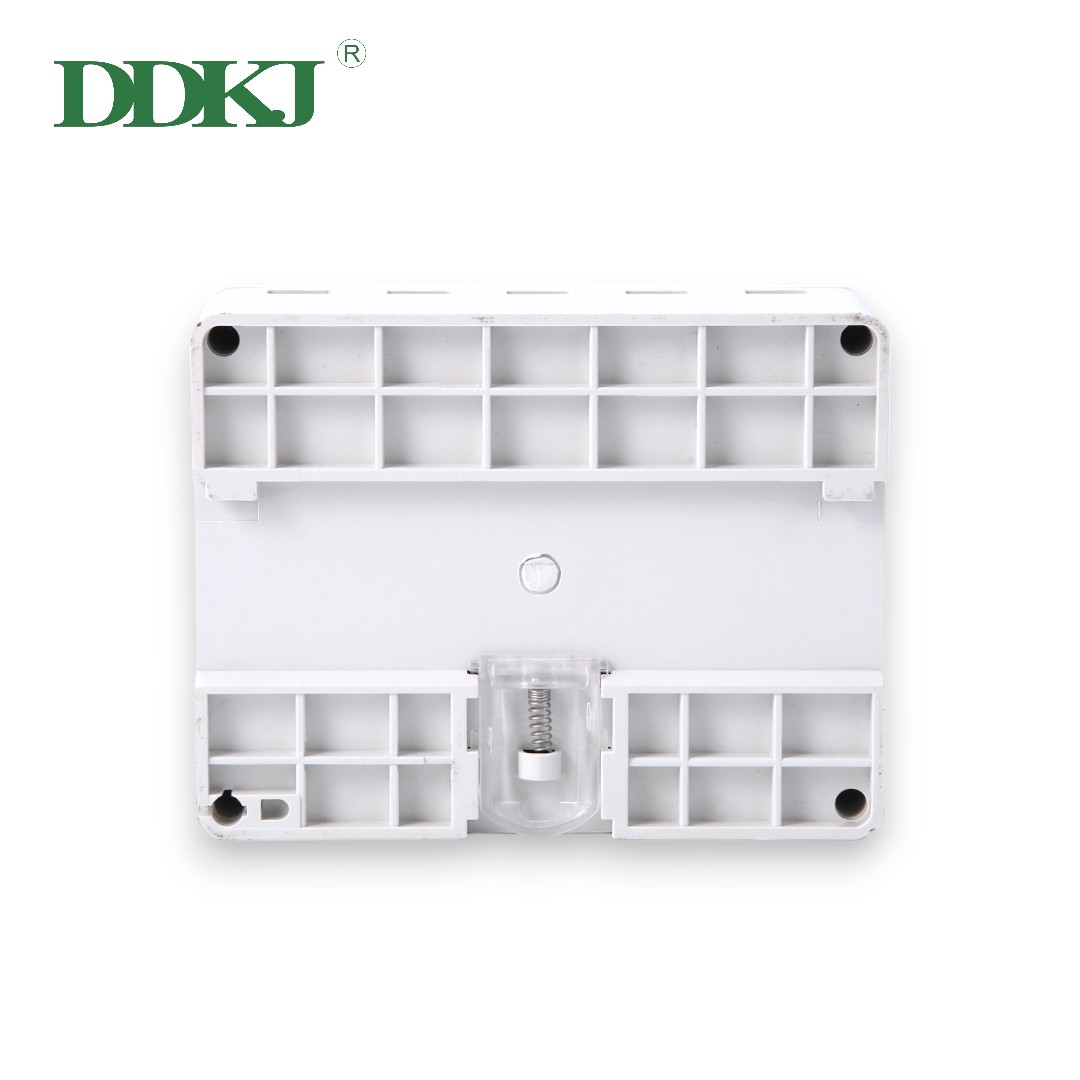

- 다양한 전기 장비 설치 환경에 적합한 표준 35mm 레일 장착으로 쉽게 설치할 수 있도록 설계되었습니다.
- 복잡한 관세율을 지원하여 다양한 기간 및 에너지 소비 시나리오에 따라 요금을 청구할 수 있습니다.
- 이 설계를 통해 사용자는 실제 전기 사용량 및 시간 배분을 기반으로 적절한 관세율을 선택할 수 있으므로 에너지 소비 비용을 더 잘 제어하고 관리할 수 있습니다.
전반적으로 이 계량기는 고급 기능과 유연한 청구 구조를 통합하여 에너지 계량에 대한 다양한 사용자 요구를 충족하고 사용자가 전기 비용을 효과적으로 제어할 수 있도록 돕습니다.
사양
| 항목 | 매개변수 | ||
| 2P | 4P | 7P | |
| 정확도 |
클래스 1.0 클래스 2.0 |
0.5 | |
| 정격 전압 | ● 220V | ●3X57.7/100V ● 3X220/380V | |
| 현재 | ● 10(40)A ● 20(80)A | ●3×1.5(6)A ● 3×5(80)A | |
| 작동 전압 |
제한 작동 전압 범위: 7-1.2un 제한 작동 전압 범위: 7-1.2un |
||
| 빈도 | 50Hz / 60Hz | ||
| 시작 전류 | ● 0.004Ib(직접) 136558} ● 0.002In(CT) | ||
| 전력 낭비 |
전압 라인: <=5VA/상 현재 라인: <4VA/위상 |
||
| 펄스 출력 | 펄스 폭: 80ms 20ms; 광학적으로 분리된 오픈 컬렉터 출력 | ||
| 디지털 커뮤니케이션 | DL/T645-2007 | ||
| 시계 오류 | ≤0.5s/d | ||
| 문제 없는 평균 작동 시간 | > 50000h | ||
| 작업 환경 | -10 - 45°C / RH≤95% 결로 없음(/ 부식성 가스 없음) | ||
| 모델 | 정확도 | 전압 | 현재 | 펄스 상수 |
|
2P (단상) |
1.0 | 220V | 5 (80)A | 1600imp/kw-h |
|
4P (단상) |
0.5 | 220V |
10(40)A |
1600imp/kw-h |
| 20(80)A | 800imp/kw-h | |||
|
7P (3상) |
0.5 | 3x220/380v | 3X1.5(6)A | 6400imp/kw-h |
| 3X5(80)A | 400imp/kw-h |
차원
